[FISIKA] DEFINISI OSILASI LC DAN CARA KERJA BESERTA RUMUS OSILASI LC

  •  OSILASI LC

Apa itu Sistem LC ? atau rangkaian LC terdiri dari induktor dan kapasitor yang mengalami osilasi energi secara berkala antara keduanya pada frekuensi tertentu tanpa hambatan, dimana muatan kapasitor dan arus induktor bergantian mencapai nilai puncak dan nol dalam siklus osilasi elektromagnetik.yang dianggap tak mempunyai hambatan menyerupai sistem massa pegas.

Rangkaian LC terdiri dari induktor dan kapasitor yang mengalami osilasi energi secara berkala antara keduanya pada frekuensi tertentu tanpa hambatan, dimana muatan kapasitor dan arus induktor bergantian mencapai nilai puncak dan nol dalam siklus osilasi elektromagnetik.

alam rangkaian AC termasuk induktor & kapasitor, arus dan fase tegangan biasanya berbeda. Jika Anda mengubah komponen rangkaian atau frekuensi daya, maka seluruh rangkaian hanya akan muncul resistif. Setelah rangkaian LC mencapai kondisi ini, maka dikenal sebagai resonansi. Dalam kondisi ini, rangkaian mencapai seluruh impedansi atau nilai tinggi. Inti utama resonansi adalah bahwa energi medan magnet di dalam induktansi & energi medan listrik di dalam kapasitor dapat diubah menjadi satu sama lain. Rangkaian osilator LC terutama digunakan untuk menghasilkan sinyal dengan frekuensi tertentu. Ini berlaku untuk tuner, rangkaian osilasi, rangkaian mixer & filter, dll. Rangkaian osilator LC mengabaikan energi disipasi yang disebabkan oleh resistansi.

  yang dianggap mempunyai gesekan didalam hal antara lain, masing-masing sistem mempunyai frekuensi karakteristik dari osilasi . Analogi dari kedua dua daei sistem terebut jauh melebihi ini, tetapi apa yang kita lihat secara kuantitatif. akan tetapi pertama tama memperlakukan isolasin LC dari segi pandangan fisis tetapi memrupakan pandangan yang semi kuantitatif.

Anggaplah baha mula-mula kapasitor C di dalam gambar 38-1 menggangkut sebuah Qm dan arus I di dalam induktor adalah nol. pada saat ini maka tenaga yang disimpan di dalam kapasitor diberikan poersamaan

gambar 1
gambar 1. yang atas (rumus osilasi LC)

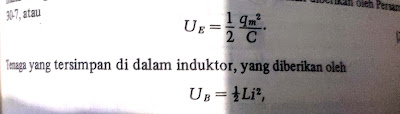

tenaga yang tersimpan didalam induktor, yang diberikan oleh_

gambar 1
gambar 2. yang bawah (rumus osilasi LC)

Adalah nol karena arus adalah nol.

sebuah istilah yang lazim digunakan untuk menjelaskan situasi situasi yang sangat erat hubungannya adalah tak redam (undamped) jika ada gesekan atau hambatan maka bnisa dijelaskan situasi tersebut sebagai teredam (dumped).

kapasitor sekarang mulai mengosongkan muatannya (discharge melalui induktor, dengan pengangkut pengangkut muatan psotif bergerak di dalam arah berlawanan dengan arah pergerakan jarum jam. seperti gambar dibawah ini.

Gambar 3. siklus osilasi

hal ini berarti bahwa sebuah arus i yang diberikan oelh dq/dt dan menunjukan ke bawah di dalam induktor yang dihasilkan.sewakru q semakin kecil, tenaga ini dipindahklan ke medan magnet yang muncul di sekitar indukor karena arus i yang semakin besar disana. jadi medan listrik berkurang medan magnet bertambah besar, dan tenaga di pindahkan dari yang disebut duluan atau yakni dari medan listrik. ke yang disebut belakangan (yakni ke medan magnet)

katakanlah didalam hertz  atau siklus detik yang bersesuaian dengan frekuensi tertentu radian/perdetik sesekali mulai  yang dikur katakanlah di dalam radian/detik.

untuk mengukur muatan q sebagai funsi waktu, maka kita dapat diketahui mengukur perbedaan potensial yang varibel  Vc(t)yang terdapat melalui kapasitor C.

gambar 4. rumus potensial variabel

hubungan memperlihatkan bahwa Vc adalah dengan q, untuk mengukur arus maka menyisipkan resisten (Hambatan) R yang kecil didalam rangkaian tersebut mengukur perbedaan potensial melalui hambatan tersebut. perbedaan potensial ini adalah sebanding dengan i melalui hubungan.

                                                                        VR =  (R) i .......... (Rumus mengukur perbedaan potnsial)

menganggap bahwa R adalah begitu kecil sehingga efeknya pada sifat rangkaian tersebut dapat diabaikan, kedua duanya q dan i atau lebih benar lagi  Vc dan VR yang kedua duanya sebanding dalah  sebanding dengan q dan i, diperlihatkan pada sebuah osiloskop sinar katoda. alat ini dapat menggambarkan pada layarnya secara otomatis grafik grafiknya secara sebandingdengan q (t) dan i (t)

gambar 5. isolasi

Rangkaian LC terdiri dari induktor dan kapasitor yang mengalami osilasi eergi secara berkala antara keduanya pada frekuensi tertentu tanpa hambatan, dimana muatan kapasitor dan arus induktor bergantian mencapai nilai puncak dan nol dalam siklus osilasi elektromagnetik.

Definisi osilator LC adalah osilator yang digunakan untuk menghasilkan sinyal frekuensi tinggi yang juga dikenal sebagai osilator RF. Sirkuit ini juga disebut LC-tuned LC resonant atau sirkuit tangki. Dengan menggunakan nilai praktis kapasitor dan induktor, dimungkinkan untuk menghasilkan frekuensi rentang tinggi seperti > 500 MHz.

 Osilator LC digunakan dalam pemanasan dengan frekuensi tinggi, generator RF, radio, penerima TV, dll. Osilator jenis ini menggunakan sirkuit tangki termasuk komponen seperti kapasitor (C) dan induktor (L).

Sirkuit ini digunakan untuk menghasilkan sinyal pada frekuensi tetap atau memilih sinyal pada frekuensi tetap menggunakan sinyal yang lebih kompleks yang dikenal sebagai filter bandpass.

Tujuan utama rangkaian LC adalah untuk berfluktuasi dengan redaman minimum sehingga resistansi dapat dibuat lebih kecil. Rangkaian Osilator LC Pembangunan rangkaian osilator LC dapat dilakukan dengan menghubungkan induktor dan kapasitor secara paralel.

Sirkuit ini menghasilkan osilasi listrik untuk frekuensi yang diinginkan. Komponen yang digunakan pada rangkaian ini mampu menyimpan energi. Setelah perbedaan potensial melintasi kapasitor ada, maka energi dapat disimpan dalam medan listriknya.
